electrical wiring in house and related important points 10/5
Megger
Introduction:- A meager is an instrument which is used to test the insulation between a high potential point and earth or to measure megaohms of resistance. it is a combination of a generator and ohm-meter.
Construction:- Is consists of a permanent magnet, two coils mounted at right angle to each other on a common shaft and an armature, which is placed between the two poles of the permanent magnet, as the armature is rotated by hand with the help of a handle and it generates 500 or 1000 volts D.C. one coil is known as current coil which is connected in series with the generator and the unknown resistance.
the other coil is known as pressure coil, which is connected across the armature through a high resistance. the high resistance adjusts the magger's range directly across the generator. A low resistance which is connected in series with the current coil protects the coil against any damage due to heavy current,which can flow through it the connection of the two coil are both the coil are pivoted in the magnetic field and a pointer is attached to their axil. the pointer indicates the resistance of the insulation on a scale, which is calibrated from zero to infinity.
Working:- When the armature is rotated by a handle then it generates an e.m.f. A constant speed clutch with a fly-wheel is placed between the handle and armature so as to give a definite speed (usually 160 R.P.M) to the armature. the generated the generated e.m.f. sets up a flow of current through both the coils. the coils tend to move in opposite direction, and thus the pointer comes to rest in equilibrium position, determined by the relative values of the current passing through. the two coils. the terminals L and E are joined to the line and earth respectively or across the unknown resistance. when the pointer indicates infinity then the current flows through the pressure coil alone.
Selection of the wiring system:- the following points should be considered in selection a wiring system so as to increase the safety of human life.
(1) Distance from fire points.
(2) Separation from water or moisture.
(3) Protection from mechanical thrusts.
(4) Protection from rats and which-ants.
(5) The type of building.
(6) The cost of wiring.
(7) Durability and pleasing appearance.
(8) Safety from electric shocks.
Material Required For Wiring
the following material is required for the wiring-
Introduction:- A meager is an instrument which is used to test the insulation between a high potential point and earth or to measure megaohms of resistance. it is a combination of a generator and ohm-meter.
Megger
Construction:- Is consists of a permanent magnet, two coils mounted at right angle to each other on a common shaft and an armature, which is placed between the two poles of the permanent magnet, as the armature is rotated by hand with the help of a handle and it generates 500 or 1000 volts D.C. one coil is known as current coil which is connected in series with the generator and the unknown resistance.
Insulation Tester

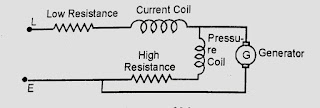

Circuit of Megger
Working:- When the armature is rotated by a handle then it generates an e.m.f. A constant speed clutch with a fly-wheel is placed between the handle and armature so as to give a definite speed (usually 160 R.P.M) to the armature. the generated the generated e.m.f. sets up a flow of current through both the coils. the coils tend to move in opposite direction, and thus the pointer comes to rest in equilibrium position, determined by the relative values of the current passing through. the two coils. the terminals L and E are joined to the line and earth respectively or across the unknown resistance. when the pointer indicates infinity then the current flows through the pressure coil alone.
Selection of the wiring system:- the following points should be considered in selection a wiring system so as to increase the safety of human life.
(1) Distance from fire points.
(2) Separation from water or moisture.
(3) Protection from mechanical thrusts.
(4) Protection from rats and which-ants.
(5) The type of building.
(6) The cost of wiring.
(7) Durability and pleasing appearance.
(8) Safety from electric shocks.
Material Required For Wiring
the following material is required for the wiring-
- Electrical Accessories
- Wires
- Wooden Screws
- Porcelain or P.V.C pipe
- Wooden Board and Plugs
- Distribution Board
- Main Switch Board
- Meter Board
1.Electrical Accessories- it comprises the switches, holder,sockets,fuse cut-outs, ceiling-roses etc. they are made of bakelite in ordinary in flush mount shapes.
Electrical Accessories

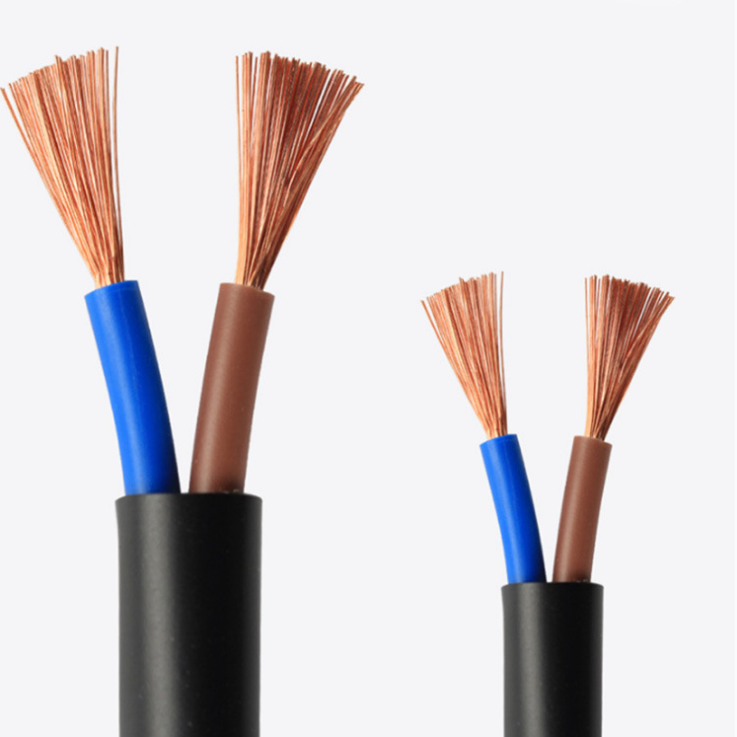

2. Wire- Generally V.I.R. and P.V.C. wires are used for wiring but as per requirements. flexible wire is used for temporary connections. now a days aluminium conductor wire are preferred due to their lower cost in comparison to the copper conductor wires.
Wire
3. Wooden Screws- These are used for fixing the wooden-boards, round-blocks etc. on the wooden-plugs. their size varies from 12 mm to 60 mm.
Wooden Screws
4. Porcelain or P.V.C. Pipe- the pipes made of Porcelain or P.V.C. are water-resistant. the are used for passing the wiring across a wall or for concealed wiring.
5. Wooden Boards and Plugs- The switch and sockets etc. are fitted on rectangular boards made of teak-wood. the wooden bards are made in different sizes as par requirements. round blocks are generally 75×25 mm and 85×35 mm in size , and they are used for fitting a single switch, ceiling rose or holder etc. the wooden boards or round blocks are screwed over them. they a tapered shape.
Wooden Boards and Plugs

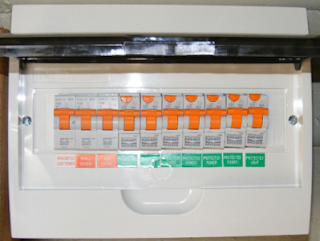

6. Distribution Board- it comprises the fuse cut-outs for different circuit, as it is housed in an iron sheet box which is called a distribution-box. each fuse cut-out is placed on the phase line of a circuit, and all the circuits have a common neutral line. the advantages of a distribution board are as follows.
Distribution Board
- the fault arised in any branch of the circuit can be traced out easily and promptly .
- the burnt fuse can be easily replaced.
- the other circuit of an installation remain operative.
- the wiring cam be easily extended
7. Main Switch Board- it is fitted near the meter-board. it comprises main-switch, fuse cut-out, and neutral link and earthing terminal as the main switch is used ON and OFF an electric installation. it should be installed at a safe, height and beyond the approach of children.
Main Switch Board
8. Meter Board- this board is fitted by the electric distribution department. it comprises an energy meter, fuse cut-out and neutral-link. the meter is sealed, so that the consumers may not disturb the connections. the meter board is covered with an iron-sheet box, as near the main gate of the building.
Meter Board
घर में बिजली
के तारों और
संबंधित महत्वपूर्ण बिंदु
10/5
विद्युत ज्ञान
मेगर
परिचय: - एक मेज़र
एक उपकरण है
जिसका उपयोग उच्च
क्षमता बिंदु और
पृथ्वी के बीच इन्सुलेशन का परीक्षण
करने या प्रतिरोध
के मेगाहोम्स को
मापने के लिए किया जाता
है। यह एक जनरेटर और
ओम-मीटर का संयोजन है।
मेगर
निर्माण: - इसमें एक
स्थायी चुंबक होता
है, दो कॉइल एक सामान्य
शाफ्ट और एक आर्मेचर पर एक दूसरे को
समकोण पर लगाए जाते हैं,
जिसे स्थायी चुंबक
के दो ध्रुवों
के बीच रखा जाता है,
क्योंकि आर्मेचर हाथ
से घुमाया जाता
है एक हैंडल
और यह 500 या
1000 वोल्ट डीसी उत्पन्न
करता है एक कॉइल को
वर्तमान कॉइल के रूप में
जाना जाता है जो जनरेटर
और अज्ञात प्रतिरोध
के साथ श्रृंखला
में जुड़ा हुआ
है।
इन्सुलेशन परीक्षक
अन्य कॉइल को
प्रेशर कॉइल के रूप में
जाना जाता है,
जो उच्च प्रतिरोध
के माध्यम से
आर्मेचर से जुड़ा
होता है। उच्च
प्रतिरोध सीधे जनरेटर
के लिए मेजर
की सीमा को समायोजित करता है।
एक कम प्रतिरोध
जो कि मौजूदा
कॉइल के साथ श्रृंखला में जुड़ा
हुआ है, भारी
धारा के कारण किसी भी
नुकसान के खिलाफ
कॉइल की सुरक्षा
करता है, जो इसके माध्यम
से प्रवाह कर
सकता है, दो कॉइल का
कनेक्शन दोनों कॉइल
चुंबकीय क्षेत्र में
छिद्रित होते हैं
और एक पॉइंटर
से जुड़ा होता
है उनकी धुरी।
सूचक एक पैमाने
पर इन्सुलेशन के
प्रतिरोध को इंगित
करता है, जिसे
शून्य से अनंत तक कैलिब्रेट
किया जाता है।
मेगर का सर्किट
कार्य करना: - जब आर्मेचर
को एक हैंडल
से घुमाया जाता
है तो यह एक ई.एम.एफ.
फ्लाई-व्हील के
साथ एक स्थिर
गति क्लच को हैंडल और
आर्मेचर के बीच रखा जाता
है ताकि आर्मेचर
को एक निश्चित
गति (आमतौर पर
160 आरपीएम) दी जा
सके। उत्पन्न उत्पन्न
ई.एम.एफ. दोनों कॉइल
के माध्यम से
करंट का प्रवाह
सेट करता है।
कॉइल विपरीत दिशा
में आगे बढ़ते
हैं, और इस तरह सूचक
संतुलन की स्थिति
में आराम करने
के लिए आता है, जो
वर्तमान से गुजरने
वाले सापेक्ष मूल्यों
से निर्धारित होता
है। दो कॉयल।
टर्मिनलों L और E को
क्रमशः अज्ञात प्रतिरोध
के दौरान रेखा
और पृथ्वी से
जोड़ा जाता है।
जब पॉइंटर अनंत
को इंगित करता
है तो करंट अकेले प्रेशर
कॉइल से होकर बहता है।
वायरिंग सिस्टम का
चयन: - मानव जीवन
की सुरक्षा बढ़ाने
के लिए वायरिंग
सिस्टम के चयन में निम्नलिखित
बातों पर विचार
किया जाना चाहिए।
(१) अग्नि बिंदुओं
से दूरी।
(२) पानी या
नमी से अलग होना।
(3) यांत्रिक
जोर से संरक्षण।
(४) चूहों और
किन चींटियों से
सुरक्षा।
(५) भवन का
प्रकार।
(६) वायरिंग की लागत।
(7) स्थायित्व
और मनभावन उपस्थिति।
(8) बिजली के झटके
से सुरक्षा।
तारों के लिए
आवश्यक सामग्री
वायरिंग के लिए
निम्नलिखित सामग्री आवश्यक है-
विद्युत सहायक उपकरण
तारों
लकड़ी का शिकंजा
चीनी मिट्टी के
बरतन या P.V.C पाइप
वुडन बोर्ड और
प्लग्स
वितरण बोर्ड
मुख्य स्विचबोर्ड
मीटर बोर्ड
1.इलेक्ट्रिकल
एसेसरीज- इसमें स्विचेस,
होल्डर, सॉकेट्स, फ्यूज
कट-आउट, सीलिंग-गुलाब आदि
शामिल हैं। इन्हें
फ्लश माउंट शेप्स
में साधारण तरीके
से बेकलाइट बनाया
जाता है।
विद्युत सहायक उपकरण
2. तार- आम तौर
पर वी.आई.आर. और
पी.वी.सी. तारों का
उपयोग तारों के
लिए किया जाता
है, लेकिन आवश्यकताओं
के अनुसार। अस्थायी
कनेक्शन के लिए लचीले तार
का उपयोग किया
जाता है। अब तांबे कंडक्टर
तारों की तुलना
में कम लागत के कारण
एल्यूमीनियम कंडक्टर तार पसंद
किए जाते हैं।
तार
3. वुडन स्क्रू- इनका उपयोग
वुडन-प्लग्स पर
लकड़ी के बोर्ड,
गोल-ब्लॉक आदि
को ठीक करने
के लिए किया
जाता है। उनका
आकार 12 मिमी से
60 मिमी तक भिन्न
होता है।
लकड़ी का शिकंजा
4. चीनी मिट्टी के
बरतन या P.V.C. पाइप-
चीनी मिट्टी के
बरतन या पी.वी.सी.
पानी प्रतिरोधी हैं।
दीवार के पार तारों को
छिपाने के लिए या छुपा
तारों के लिए उपयोग किया
जाता है।
5. वुडन बोर्ड्स और प्लग्स-
स्विच और सॉकेट्स
आदि सागौन की
लकड़ी से बने आयताकार बोर्ड पर
लगे होते हैं।
लकड़ी की छड़ विभिन्न आवश्यकताओं के
बराबर आकार में
बनाई जाती है।
गोल ब्लॉक आम
तौर पर 75 × 25 मिमी
और 85 × 35 मिमी आकार
के होते हैं,
और उनका उपयोग
एकल स्विच, सीलिंग
गुलाब या धारक आदि के
लिए किया जाता
है। लकड़ी के
बोर्ड या गोल ब्लॉक उन
पर खराब कर दिए जाते
हैं। वे एक पतला आकार।
लकड़ी के बोर्ड
और प्लग
6. डिस्ट्रीब्यूशन
बोर्ड- इसमें विभिन्न
सर्किट के लिए फ्यूज कट-आउट शामिल
हैं, क्योंकि इसे
लोहे की शीट बॉक्स में
रखा गया है, जिसे वितरण-बॉक्स कहा
जाता है। प्रत्येक
फ्यूज कट-आउट को एक
सर्किट की चरण रेखा पर
रखा जाता है,
और सभी सर्किट
में एक सामान्य
न्यूट्रल लाइन होती
है। वितरण बोर्ड
के लाभ इस प्रकार हैं।
वितरण बोर्ड
सर्किट की किसी
भी शाखा में
उत्पन्न हुई गलती
को आसानी से
और तुरंत पता
लगाया जा सकता है।
जले हुए फ्यूज
को आसानी से
बदला जा सकता है।
किसी इंस्टॉलेशन का अन्य सर्किट ऑपरेटिव
रहता है।
वायरिंग कैम को
आसानी से बढ़ाया
जा सकता है
7. मेन स्विच बोर्ड-
इसे मीटर-बोर्ड
के पास लगाया
जाता है। इसमें
मुख्य-स्विच, फ़्यूज़
कट-आउट और न्यूट्रल लिंक और अर्थिंग टर्मिनल शामिल
हैं क्योंकि मुख्य
स्विच का उपयोग
इलेक्ट्रिक इंस्टॉलेशन पर किया जाता है।
इसे बच्चों के
दृष्टिकोण से सुरक्षित,
ऊंचाई पर और उसके बाहर
स्थापित किया जाना
चाहिए।
मुख्य स्विचबोर्ड
8. मीटर बोर्ड- यह
बोर्ड विद्युत वितरण
विभाग द्वारा लगाया
जाता है। इसमें
एक ऊर्जा मीटर,
फ्यूज कट-आउट और न्यूट्रल-लिंक शामिल
हैं। मीटर को सील कर
दिया गया है, ताकि उपभोक्ताओं
को कनेक्शन परेशान
न करें। मीटर
बोर्ड भवन के मुख्य द्वार
के पास लोहे
की चादर से ढका होता
है।
